Опорный стержневой полимерный изолятор внутренней установки на напряжение 6 кВ
|
Номинальное рабочее напряжение |
6 | кВ |
| Наибольшее рабочее напряжение | 7,2 | кВ |
|
Выдерживаемое напряжение промышленной частоты в сухом состоянии, не менее |
32 | кВ |
| Выдерживаемое напряжение грозовых импульсов, не менее | 60 | кВ |
|
Механическая разрушающая сила на изгиб, не менее |
4 | кН |
|
Длина пути утечки, не менее |
150 |
мм |
|
Масса, не более |
0,45 | Кг |

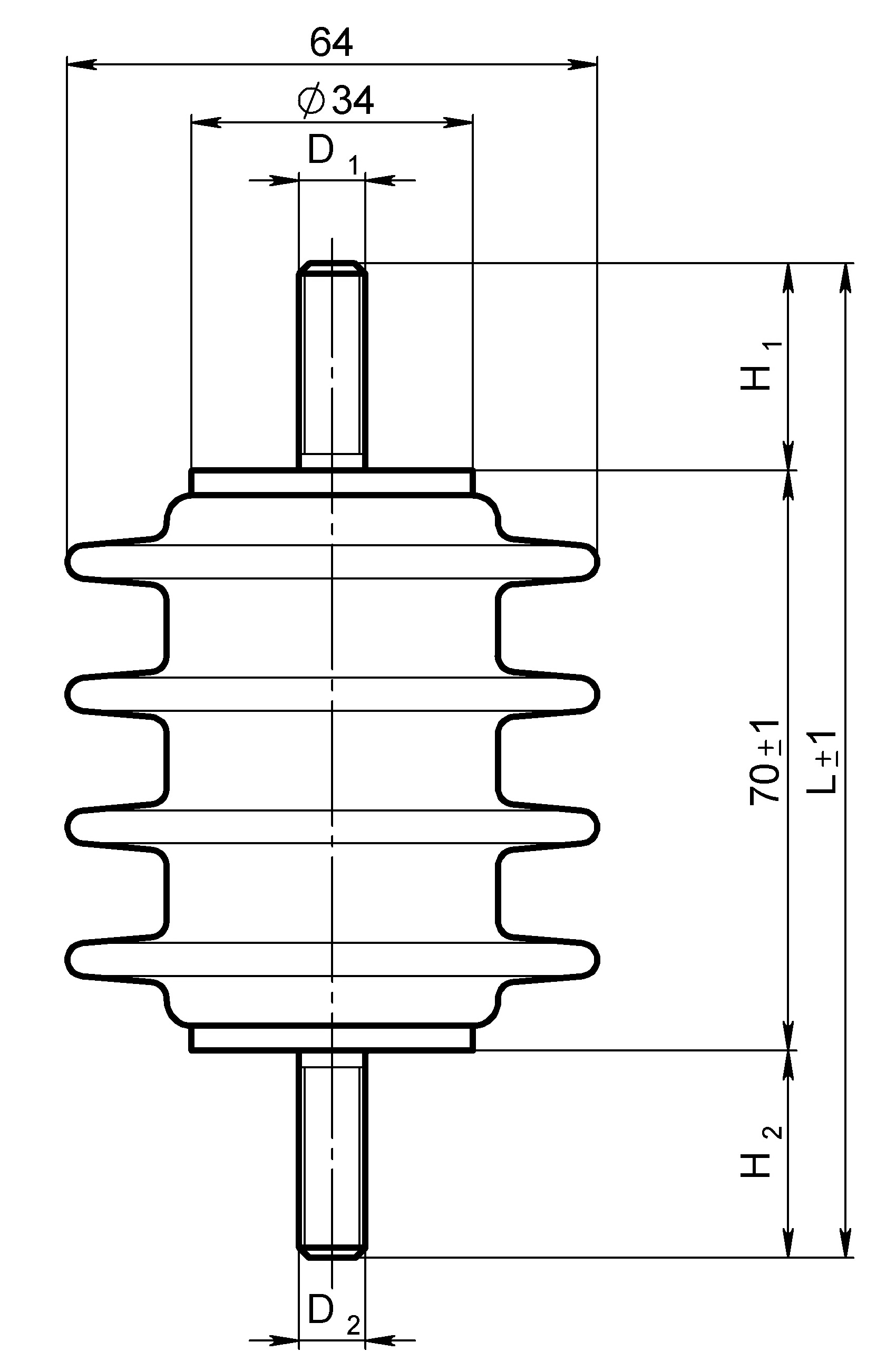

Присоединительные размеры изоляторов
| Обозначение изолятора | D1, мм | D2, мм | L, мм |
H1, мм |
H2, мм |
| ОСК 4-6 А УХЛ2 | М8 | М8 | 120 | 25 | 25 |
| ОСК 4-6 Б УХЛ2 | М10 | М10 | 130 | 30 | 30 |
|
ОСК 4-6 В УХЛ2 |
М12 |
М12 | 140 | 35 | 35 |
|
ОСК 4-6 Г УХЛ2 |
М10 | М10 | 140 | 35 | 35 |
|
ОСК 4-6 Д УХЛ2 |
М10 |
М10 | 156 | 43 | 43 |
| ОСК 4-6-Е УХЛ2 | М10 | М12 | 156 | 43 | 43 |
| ОСК 4-6-Ж УХЛ2 | М12 | М16 | 125 | 30 | 25 |
| ОСК 4-6-И УХЛ2 | М12 | М12 | 170 | 50 | 50 |
| ОСК 4-6-К УХЛ2 | М12 | М12 | 140 | 25 | 45 |
|
ОСК 4-6-Л УХЛ2 |
М10 | М10 | 170 | 50 | 50 |
|
ОСК 4-6-М УХЛ2 |
М8 | М8 | 130 | 30 | 30 |
|
ОСК 4-6-Н УХЛ2 |
М8 | М10 | 130 | 30 | 30 |
|
ОСК 4-6-П УХЛ2 |
М8 | М12 | 137 | 37 | 30 |
|
ОСК 4-6-Р УХЛ2 |
М10 | М12 | 147 | 47 | 30 |
|
ОСК 4-6-С УХЛ2 |
М10 | М12 | 130 | 40 | 20 |
|
ОСК 4-6-Т УХЛ2 |
М10 | М12 | 140 | 45 | 25 |
| ОСК 4-6-У УХЛ2 | М10 | М10 | 120 | 25 | 25 |
| ОСК 4-6-Ф УХЛ2 | М16 | М16 | 140 | 35 | 35 |
|
ОСК 4-6-Э УХЛ2 |
М10 | М10 | 140 | 25 | 45 |
| ОСК 4-6-Э2 УХЛ2 | М12 | М12 | 158 | 40 | 48 |
*Фарфоровые аналоги: ИОР-6-2,5 УХЛ3, СА-3/6-У3.
